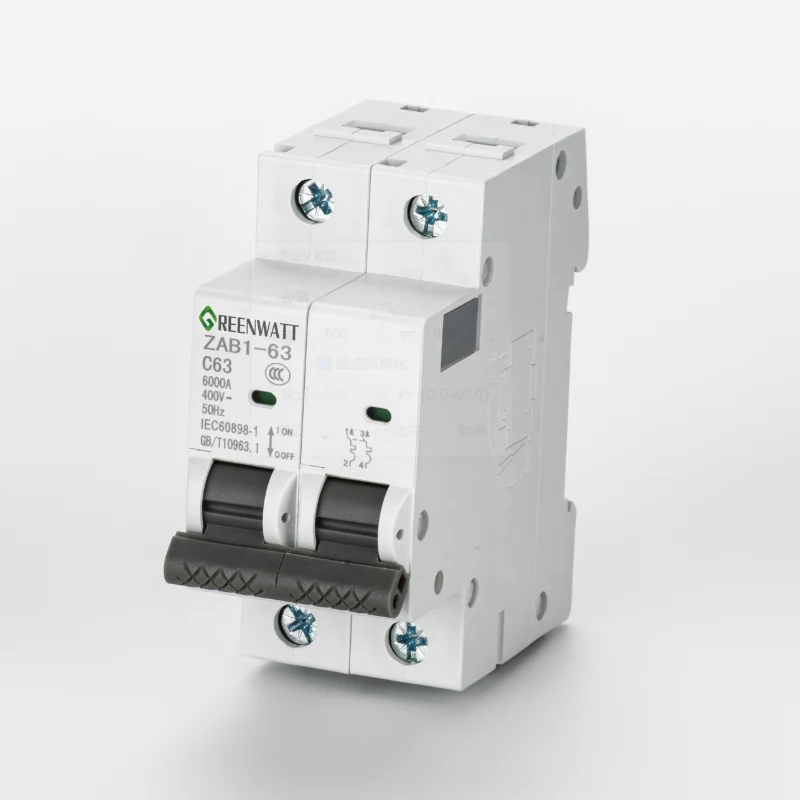

Miniaturowy wyłącznik automatyczny 2P 500 V 63 A DC

Miniaturowy wyłącznik nadprądowy MCB 2P 500V 63A DC dostawcy GREENWATT to produkt przeznaczony do ochrony obwodów prądu stałego 500V. Posiada 2 bieguny, dzięki czemu zapewnia dwubiegunową ochronę systemu prądu stałego. Jest to ważne, ponieważ w celu zapewnienia bezpieczeństwa obwody prądu stałego muszą rozłączyć oba bieguny. Jego prąd znamionowy wynosi 63 A, co jest odpowiednie dla większości małych i średnich obciążeń prądu stałego, takich jak małe systemy energii słonecznej lub urządzenia przemysłowe zasilane prądem stałym.

Ten miniaturowy wyłącznik automatyczny ZAB1Z-63 2P 500 V 63 A DC ma kilka kluczowych cech. Po pierwsze, posiada zabezpieczenie przed przeciążeniem. Jeśli prąd w obwodzie przekroczy 63A, MCB automatycznie się wyłączy. Zatrzymuje to prąd i zapobiega przegrzaniu przewodów lub sprzętu. Po drugie, posiada zabezpieczenie przeciwzwarciowe. Kiedy nastąpi zwarcie (np. przewód stykający się z innym przewodem), MCB szybko wyłączy prąd. Pozwala to uniknąć pożarów lub uszkodzeń drogiego sprzętu.

Pozycjonowanie produktu i scenariusze zastosowań

Miniaturowy wyłącznik automatyczny 2P 500 V 63 A DC jest stosowany głównie do ochrony obwodów prądu stałego poniżej 500 V. Typowe zastosowania obejmują:

Małe i średnie systemy fotowoltaiczne

Ochrona po stronie prądu stałego akumulatorów magazynujących energię

Systemy zasilania łączności

Przemysłowe systemy sterowania DC

Skrzynki rozdzielcze prądu stałego

Systemy podwójne różnią się od systemów prądu przemiennego; podczas odłączania należy jednocześnie odłączyć zaciski dodatni i ujemny, aby zapobiec ciągłemu wyładowaniu łukowemu. Dlatego też ten miniaturowy wyłącznik automatyczny 2P 500 V 63 A DC wykorzystuje bipolarną synchroniczną strukturę wyłączającą, aby spełnić wymagania bezpieczeństwa systemów prądu stałego.

Opis funkcji podstawowej

1. Zabezpieczenie przed przeciążeniem

Gdy prąd sieciowy przekroczy wartość znamionową 63 A, aktywuje się wewnętrzny mechanizm wyzwalania termicznego, powodując automatyczne wyzwolenie wyłącznika, zapobiegając przegrzaniu przewodnika lub uszkodzeniu sprzętu przez długotrwałe przetężenie.

2. Zabezpieczenie przed zwarciem

W przypadku zwarcia magnetyczny system wyzwalający zareaguje szybko, natychmiast odcinając obwód, zmniejszając ryzyko wyładowania łukowego i chroniąc urządzenia znajdujące się dalej.

3.Bipolarne rozłączenie synchroniczne

Odłączenie tylko jednego bieguna w systemie prądu stałego może w dalszym ciągu stanowić zagrożenie dla bezpieczeństwa. Miniaturowy wyłącznik automatyczny GreenWatt 2P 500 V 63 A DC wykorzystuje konstrukcję dwubiegunową, aby zapewnić jednoczesne odłączenie biegunów dodatniego i ujemnego.

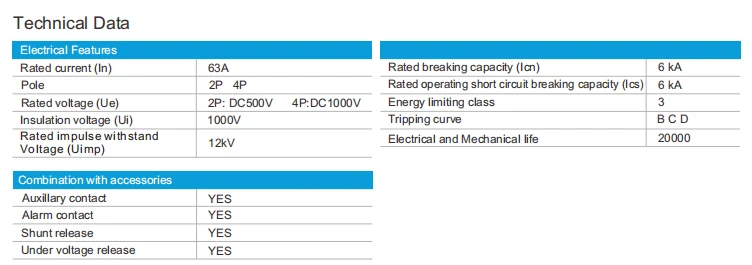

Dane techniczne

Zalety konstrukcyjne i materiałowe

Konstrukcja obudowy trudnopalnej

Obudowa wykonana jest z trudnopalnego tworzywa sztucznego, które nie ulega łatwo odkształceniom w środowiskach o wysokiej temperaturze, co zmniejsza ryzyko pożaru.

Elementy przewodzące z miedzi T2

Wewnętrzne elementy przewodzące wykonane są z miedzi T2, która ma stabilną przewodność, dobrą kontrolę wzrostu temperatury i nie ulega łatwemu przegrzaniu podczas długotrwałej pracy.

Kompaktowa konstrukcja

Mały rozmiar, instalowany na standardowej szynie DIN, oszczędzający przestrzeń wewnętrzną w skrzynce rozdzielczej, odpowiedni do projektów o ograniczonej przestrzeni.

Instrukcje instalacji i użytkowania

Metoda instalacji: Standardowa instalacja na szynie DIN

Zalecane środowisko instalacji: Wewnątrz lub w wodoodpornej skrzynce rozdzielczej

Zalecane do stosowania z dedykowanymi listwami zaciskowymi DC

Do użytku na zewnątrz wymagana jest obudowa odporna na deszcz i kurz.

Często zadawane pytania

P1: Czy ten wyłącznik może być stosowany w systemach fotowoltaicznych?

Tak, jest powszechnie stosowany w małych układach fotowoltaicznych lub systemach magazynowania energii w systemach prądu stałego 500 V.

Pytanie 2: Czy odłączenie dwubiegunowe jest obowiązkowe?

W systemach prądu stałego zaleca się stosowanie dwubiegunowego wyłącznika automatycznego, aby zapewnić jednoczesne rozłączenie biegunów dodatniego i ujemnego, co poprawia bezpieczeństwo.

P3: Czy może działać przy pełnym obciążeniu przez dłuższy czas?

Zaleca się wybór odpowiedniego modelu w zakresie prądu znamionowego, aby uniknąć długotrwałej pracy przy pełnym obciążeniu i zapewnić żywotność.

P4: Czy wspieracie zakupy zbiorcze?

Obsługiwane są zamówienia zbiorcze. Aby uzyskać wycenę i informacje o dostawie, prosimy o kontakt z firmą GreenWatt.
