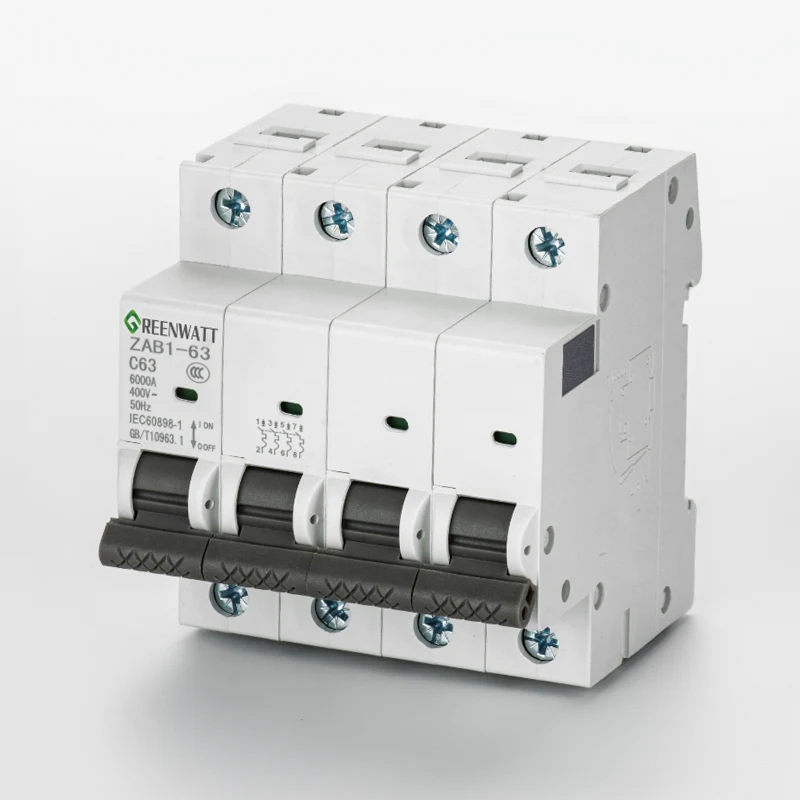

Miniaturowy wyłącznik nadprądowy 4P DC1000V 40A 6KA DC

GREENWATT specjalizuje się w produkcji miniaturowych wyłączników automatycznych 4P DC1000V 40A 6KA DC, zaprojektowanych specjalnie dla systemów fotowoltaicznych (PV) i środowisk dystrybucji prądu stałego wysokiego napięcia. Ten produkt ma napięcie znamionowe 1000 V DC, prąd znamionowy 40 A i zdolność wyłączania zwarciowego 6 K. Łącząc strukturę 4P z szeregowymi i równoległymi połączeniami między elektrodami, skutecznie radzi sobie z wyzwaniem gaszenia łuku w obwodach prądu stałego pozbawionych naturalnych punktów przejścia przez zero, zapewniając niezawodną ochronę przed zwarciem i przeciążeniem sprzętu prądu stałego, falowników i szaf magazynujących energię.

Przegląd technologii podstawowej produktu

W nowoczesnych systemach dystrybucji prądu stałego rosnące poziomy napięcia stawiają wyższe wymagania w zakresie zdolności wyłączników do gaszenia łuku. Miniaturowy wyłącznik automatyczny 4P DC1000V 40A 6KA DC ma konstrukcję modułową, która pozwala na elastyczną konfigurację okablowania dzięki 4-biegunowej (4P) strukturze fizycznej.

Logika aplikacji w systemach 1000 V DC

Ponieważ prąd stały nie ma naturalnego punktu przejścia przez zero jak prąd przemienny, przerywanie łuków prądu stałego o wysokim napięciu jest niezwykle trudne. Ten wyłącznik automatyczny GREENWATT zaleca stosowanie serii 2P lub określonych konfiguracji okablowania równoległego. Stosując szeregowo dwa lub więcej biegunów wyłącznika 4P, można zwiększyć odstęp elektryczny komory gaszenia łuku, uzyskując w ten sposób bezpieczne przerwanie pod wysokim napięciem 1000 V DC. Konfiguracja ta jest szeroko stosowana w średniej wielkości systemach magazynowania energii i szafach rozdzielczych prądu stałego wysokiego napięcia.

Podwójne zabezpieczenie przed przeciążeniem i zwarciem

Zabezpieczenie przed przeciążeniem: Gdy prąd obwodu przekracza wartość znamionową 40 ​​A przez dłuższy czas, wewnętrzny element termiczny spowoduje wyzwolenie.

Zabezpieczenie przed zwarciem: Miniaturowy wyłącznik automatyczny 4P DC1000V 40A 6KA DC ma zdolność wyłączania 6KA, co oznacza, że ​​może szybko rozłączyć łącze fizyczne w przypadku wystąpienia dużego chwilowego prądu zwarciowego, zapobiegając uszkodzeniu kabli i falowników przez wysoką temperaturę.

schemat połączeń:

Schemat okablowania i instrukcja instalacji

Zasada konfiguracji 1000 V 2P

Aby zapewnić bezpieczeństwo w środowiskach wysokiego napięcia 1000 V, użytkownicy zazwyczaj rekonfigurują miniaturowy wyłącznik automatyczny 4P DC1000V 40A 6KA DC. Na przykład dwa bieguny są połączone szeregowo jako zacisk dodatni, a pozostałe dwa są połączone szeregowo jako zacisk ujemny. Metoda ta wykorzystuje dużą przestrzeń jednostki 4P, poprawiając ogólny poziom izolacji i zapewniając niezawodną pracę w środowiskach 1000 V DC.

Projekt fizyczny i instalacja

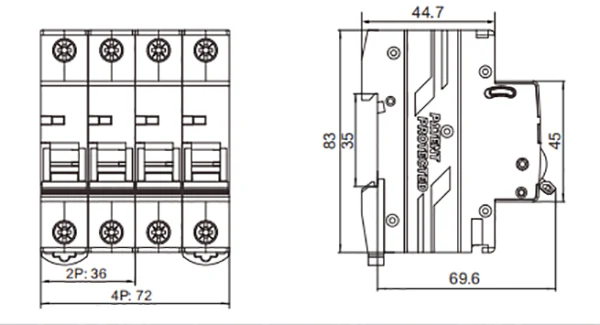

Kompaktowy układ: Nawet w przypadku struktury 4P firma GREENWATT zoptymalizowała rozmiar, zmniejszając zajmowaną przestrzeń w skrzynce rozdzielczej.

Standardowy montaż na szynie: Kompatybilny ze standardową szyną DIN 35 mm; instalacja wymaga jedynie zatrzaśnięcia i dokręcenia zacisków.

Często zadawane pytania

P: Czy wyłącznik 4-biegunowy można podłączyć do systemu 1000 V przy użyciu wyłącznie zacisków 2-biegunowych?

Odp.: nie jest to zalecane. W przypadku miniaturowego wyłącznika automatycznego 4P DC1000V 40A 6KA DC, aby uzyskać bezpieczne napięcie gaszące łuk wynoszące 1000 V, obciążenie napięciowe jest zwykle dzielone poprzez połączenie zacisków szeregowo. Aby zapoznać się z obsługą, należy zapoznać się ze szczegółowym schematem połączeń.

P: Czy zdolność wyłączania 6KA jest wystarczająca dla systemu fotowoltaicznego?

Odp.: W większości domowych i średniej wielkości komercyjnych i przemysłowych systemów fotowoltaicznych zdolność wyłączania zwarcia 6 K jest wystarczająca do pokrycia oczekiwanego poziomu prądu zwarciowego i skutecznej ochrony wrażliwego sprzętu znajdującego się za nim.

P: Czy ten produkt obsługuje OEM lub personalizację?

O: Tak. Oprócz standardowego miniaturowego wyłącznika automatycznego 4P 1000V 40A 6KA DC, GREENWATT może również dostarczyć rozwiązania dostosowane do Twoich wymagań technicznych.
