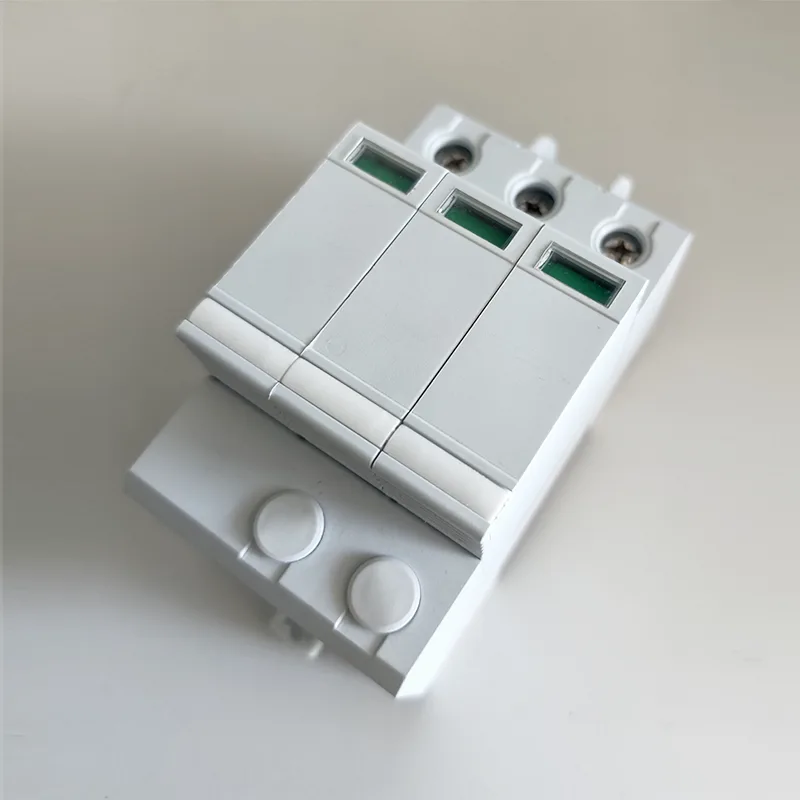

Urządzenie przeciwprzepięciowe T2 DC1000V SPD

Szczegółowe wprowadzenie i zalety: Urządzenie przeciwprzepięciowe T2 DC1000V SPD od dostawcy GREENWATT to zabezpieczenie przeciwprzepięciowe typu 2 zaprojektowane dla systemów prądu stałego wysokiego napięcia. Systemy te – takie jak farmy fotowoltaiczne 1000 V lub duże stacje magazynowania energii – wiążą się z wyjątkowymi zagrożeniami: wyższe napięcie oznacza, że ​​nawet niewielkie przepięcia mogą spowodować większe szkody, a wymiana sprzętu (takiego jak falowniki 1000 V) jest często droższa. Niniejszy dokument SPD bezpośrednio odnosi się do tych zagrożeń.

Maksymalne ciągłe napięcie robocze wynosi 1000 V prądu stałego, co odpowiada normalnemu napięciu obwodów prądu stałego wysokiego napięcia. Kiedy pojawia się przepięcie — czy to w wyniku odległego uderzenia pioruna, czy nagłej zmiany obciążenia w sieci — aktywuje się ono w czasie krótszym niż 25 nanosekund. Zaciska skok napięcia do bezpiecznego poziomu (poniżej 2500 V dla udaru 10 kA), zapobiegając przedostawaniu się go do podłączonego sprzętu.

Dane techniczne

Analiza zalet technicznych

1. Mechanizm szybkiego reagowania

W przypadku uderzenia pioruna lub stanów nieustalonych w sieci urządzenie przeciwprzepięciowe GreenWatt T2 DC1000V SPD może aktywować ochronę w ciągu 25 nanosekund, szybko ograniczając napięcie udarowe i zapobiegając jego przewodzeniu do falownika lub systemu akumulatorowego.

2. Możliwość stabilnego mocowania napięcia

Przy prądzie udarowym 10 kA może kontrolować przepięcia poniżej 2500 V, skutecznie zmniejszając ryzyko uszkodzenia izolacji.

3. Możliwość dostosowania do struktur systemów wysokiego napięcia

W porównaniu do systemów 600 V lub 800 V, systemy 1000 V mają wyższe wymagania dotyczące odporności na przepięcia. Konstrukcja tego produktu zwiększa możliwości izolacji i rozpraszania ciepła, dzięki czemu nadaje się do długotrwałej pracy w środowiskach wysokiego napięcia.

4. Konstrukcja modułowa

Obsługuje montaż na szynie DIN, ułatwiając szybkie wdrażanie i wymianę w szafach DC lub skrzynkach przyłączeniowych fotowoltaicznych.

Pytania i odpowiedzi

1. Co to jest SPD T1?

T1 SPD (urządzenie przeciwprzepięciowe typu 1) to podstawowe urządzenie przeciwprzepięciowe chroniące przed dużymi, rzadkimi przepięciami (głównie w przypadku bezpośrednich uderzeń pioruna lub poważnych awarii sieci energetycznej).

T1: SPD testowane przez typ I, oceniane przy użyciu nominalnego prądu wyładowczego In, napięcia impulsowego 1,2/50 μs i maksymalnego prądu impulsowego Iimp. Zainstalowany w punktach wejścia systemu (np. głównych panelach dystrybucyjnych) blokuje ekstremalne przepięcia, zanim dostaną się one do obwodów wewnętrznych i nie radzi sobie z małymi przepięciami o wysokiej częstotliwości.

2. Co to jest T2 SPD? Czym różni się od T1 SPD?

T2 SPD (urządzenie przeciwprzepięciowe typu 2) to dodatkowe urządzenie zabezpieczające przed małymi, powszechnymi przepięciami (np. pośrednimi uderzeniami pioruna lub zmianami obciążenia sieci).

T2: SPD klasy II testowane przy nominalnym prądzie wyładowczym In, napięciu udarowym 1,2/50 μs i maksymalnym prądzie wyładowczym Imax. Ogranicza przepięcia resztkowe do bezpiecznego poziomu napięcia, chroniąc wrażliwy sprzęt (np. falowniki).

3. Czy T1 SPD i T2 SPD są zamienione?

Nie. Zainstalowanie T2 SPD w szafie zasilającej (pozycja T1) wiąże się z ryzykiem awarii ze względu na małą pojemność i wytrzymuje duże skoki prądu. I odwrotnie, zainstalowanie T1 SPD po stronie obciążenia (pozycja T2) nie zredukuje małych skoków prądu do bezpiecznego poziomu, potencjalnie uszkadzając wrażliwy sprzęt (np. BMS). Ich filozofie projektowania i role funkcjonalne różnią się zasadniczo, co uniemożliwia wymienność.
